XBOX360 VGA/TV MOD CABLE

Vamos a convertir un cable original de XBOX360 (compatible con video compuesto para TV y video por componentes para HDTV) en un cable Video Compuesto + VGA, y vamos a añadirle un interruptor para cambiar entre ambos modos.

El objetivo es conseguir un cable que puedas usar tanto en una TV ordinaria como en el monitor del PC, con audio analógico (en el cable TV) y la salida optica original.

Este MOD es el fruto de un par de tardes muy entretenidas. Globero es el que lo intentó en primera ocasión con mi cable original, y yo lo he vuelto a intentar hoy en el cable de Ashashikun. En ambos casos ha funcionado bastante bien, aunque Ashshikun ha encontrado algunas incompatibilidades con su monitor de plasma. Les doy las gracias a ambos.

A telefónica: Ponedle ya teléfono al Globero joder, que no nos podemos picar al PGR3 por vuestra culpa mamones!

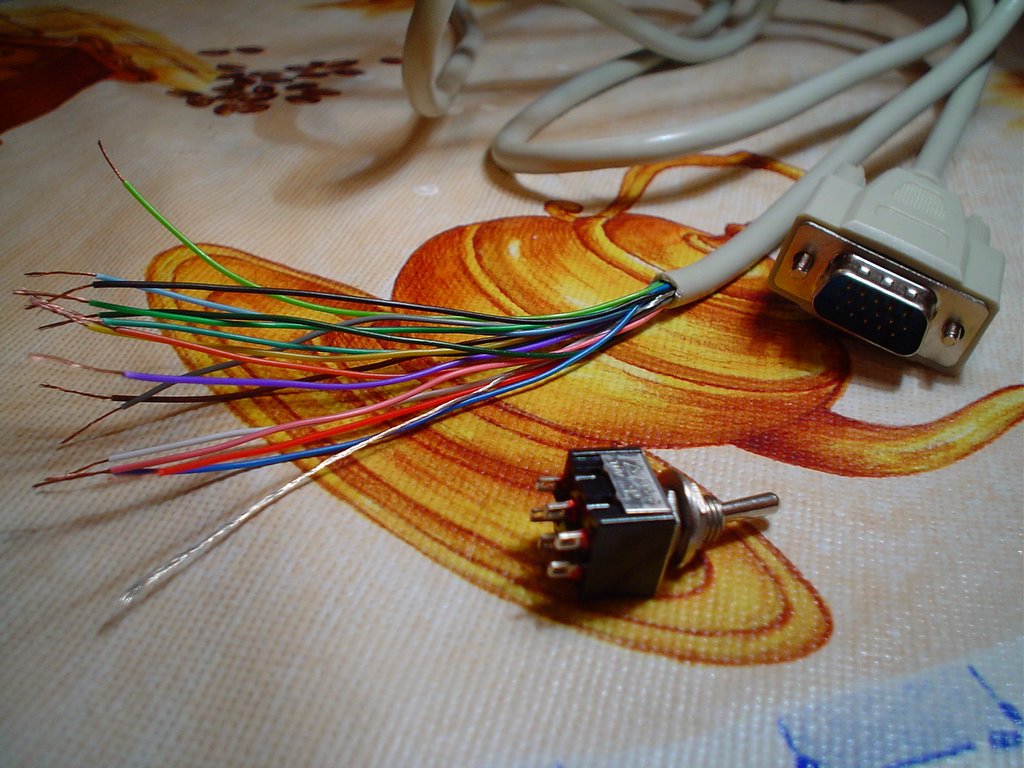

1) Estos son los materiales que vamos a utilizar, a parte del cable TV/HDTV (que viene con la 360).

a) Un alargadera VGA, a la que le hemos cortado el extremo Hembra y le hemos pelado los cables.
b) Un conmutador doble (un interruptor que cierra 2 circuitos al mismo tiempo)
c ) Tambien vamos a necesitar 4 cables, para unir el conmutador con los interruptores. Podéis usar cualquier tipo de cable, pero os recomiendo usar un trozo de un cable IDE.



2) Procedemos a desmontar el conector TV/HDTV utilizando una navaja o un cuchillo. Basta meterle un poco de caña por la parte de abajo y luego seguir conforme se van abriendo huecos.

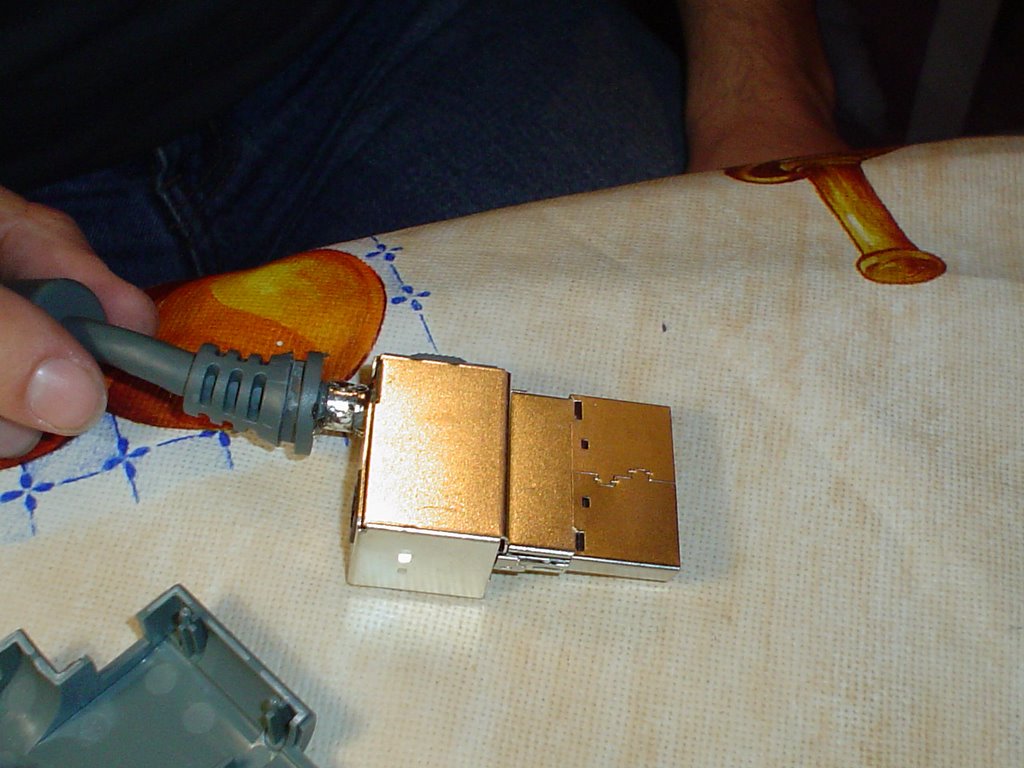

3) Aqui tenemos el interior del conector, ahora procedemos a desmontar la jaula metálica que lo envuelve



4) Tenemos que empezar por abrir la base del conector, que está apresando el cable, y la tapa de la jaula metálica

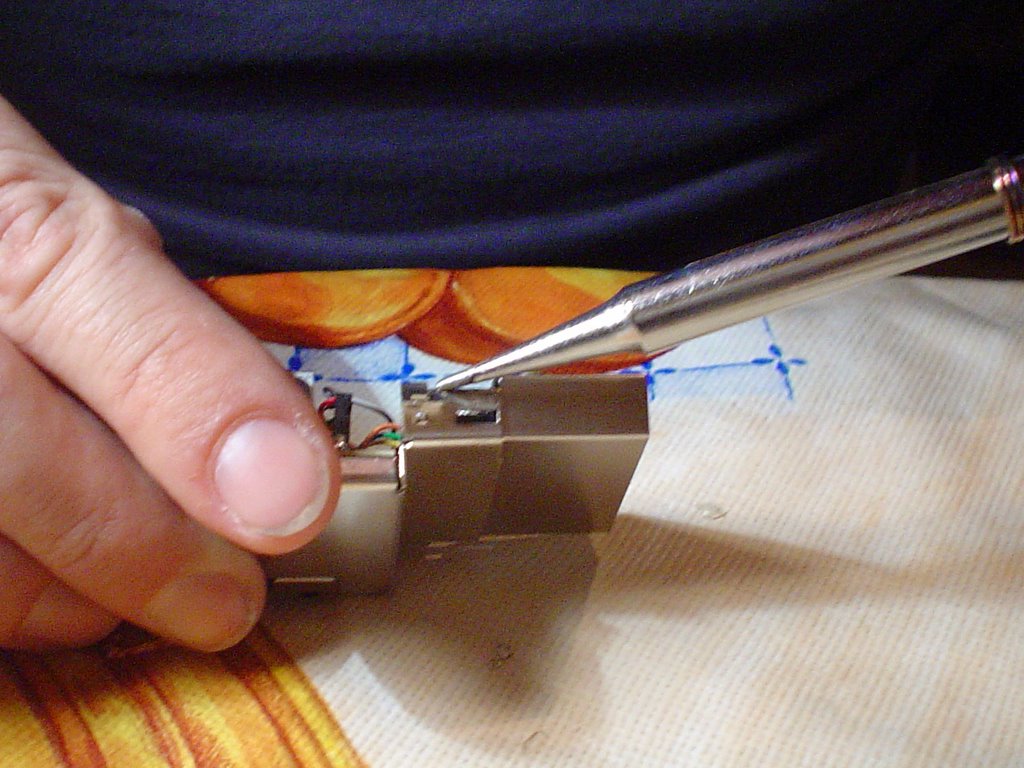

5) A continuación con la ayuda del soldador, raspamos las soldaduras que unen la parte superior con la inferior de la jaula



6) Ahora tenemos el conector abierto, por lo que nos queda es sacar el conector que va a la pequeña placa de la parte superior y terminar de desmontarlo



7) Aqui tenemos el conector totalmente desmontado.

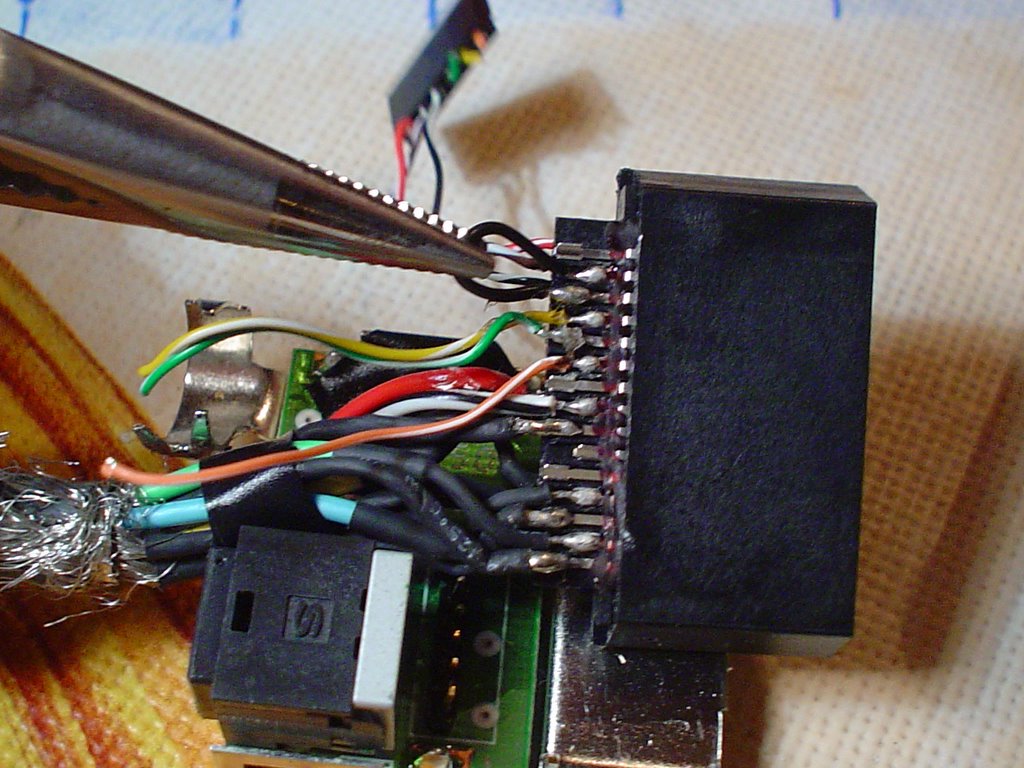

8) El siguiente paso es quitar con la navaja (quizás mejor con una pinzas si las tenéis a mano) el pegamento que recubre los conectores.



9) Procedemos a cortar los hilos naranja-blanco, verde-blanco y amarillo-blanco del pequeño conector que va a la placa. Estos hilos son lo que permiten connmutar entre TV y HDTV (ya no vamos a necesitarlos).



10) Localizamos un puente soldado "a jierro" en el conector entre los pines 17 y 18. Este puente también es responsable de conmutar al modo TV/HDTV.



11) Procedemos a desoldar el puente entre los pines 17 y 18. ¡No os deshagais del cable, vamos a usarlo en paso siguiente! También desoldaremos el cable naranja-blanco del pin 21.



12) Procedemos a soldar denuevo el cablecito, esta vez en los pines 21 y 22. Con esto estamos forzando el modo VGA.



13) A continuación preparamos nuestros 4 cables. Hemos cortado un trozo (de 4 hilos de grosor) de un cable IDE y le hemos pelados los extremos. No hace falta que sea muy largo.



14) Vamos a hacer sitio en el conector, desoldando los cables verde-blanco y amarillo blanco (ya no se estan usando, los cortamos en el paso 9)



15) Procedemos a soldar 4 cables del mismo extremo a los puntos 20, 19, 18 y 17. Más adelante uniremos los otros 4 extremos al conmutador.

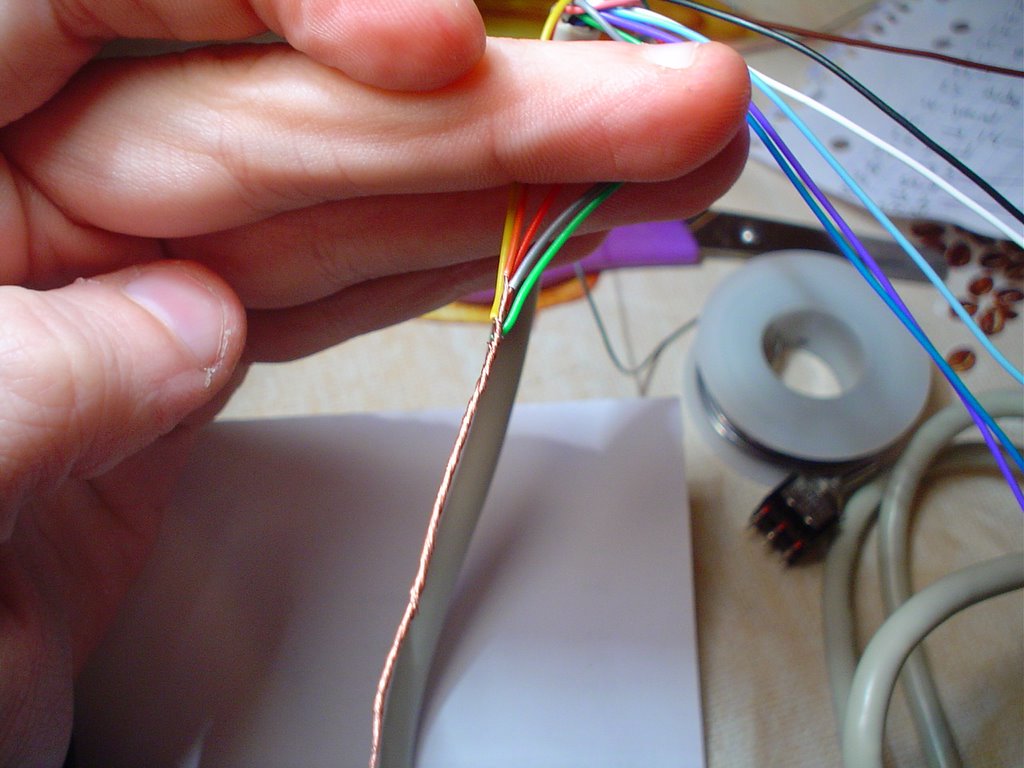

16) Ahora vamos a prepar el cable VGA. Pelamos los 5 hilos que van tierra (pines: ).



17) Unimos estos cables entre sí.



16) Procedemos a soldar los 6 pines necesarios siguiendo los esquemas:

Listado de Pines Xbox Connector:
Pin
2 - *ground
5 - to VGA pin 15
8 - to your Audio Out (Right channel)
9 - *ground
10 - to VGA pin 13
11 - *ground
14 - to VGA pin 1
15 - *ground
21 - link to 22
22 - link to 21
23 - to your Audio Out (Left channel)
24 - *ground
25 - to VGA pin 14
26 - *ground
27 - to VGA pin 3
28 - *ground
29 - to VGA pin 2
30 - *ground

* - connect all ground together

VGA Connector:
Pin
1 - to xbox360 pin 14
2 - to xbox360 pin 29
3 - to xbox360 pin 27
5 - *ground
6 - *ground
7 - *ground
8 - *ground
10 - *ground
13 - to xbox360 pin 10
14 - to xbox360 pin 25
15 - to xbox360 pin 5

* - connect all ground together



17) Este es el aspecto del conector una vez hemos realizado todas las 6 soldaduras.

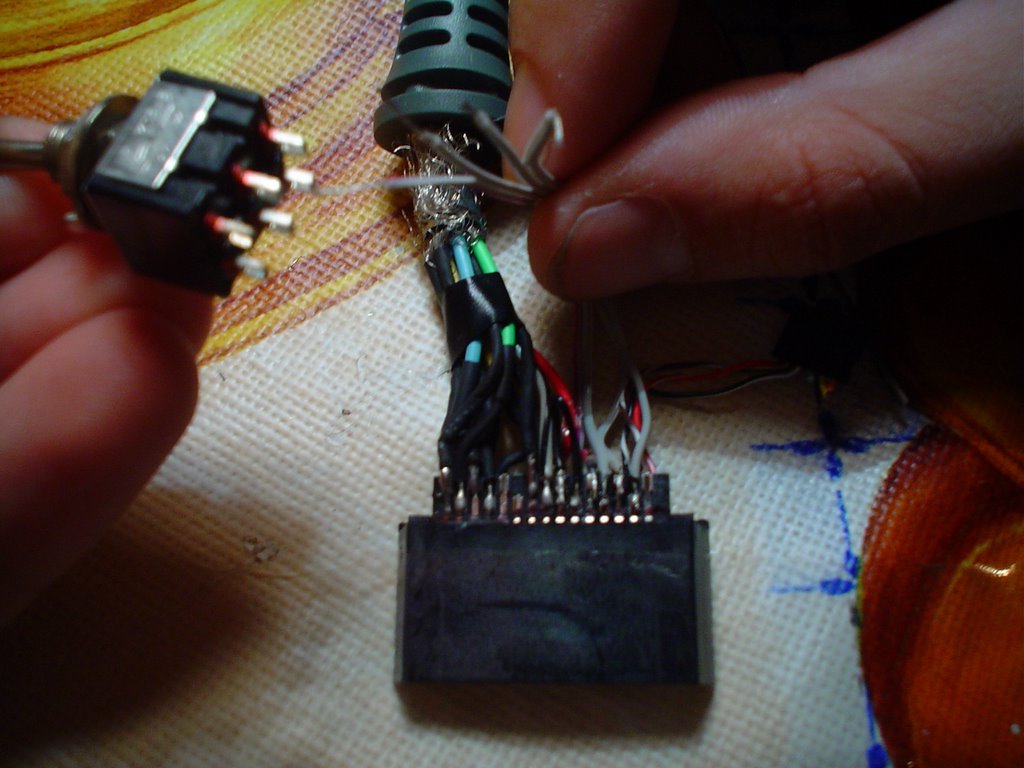

18) A continuación soldamos el conmutador al cable de 4 hilos, teniendo en cuenta que lo que pretendemos es cortocircuitear el pin 20 con el 19, y el pin 18 con el 17, simultaneamente.

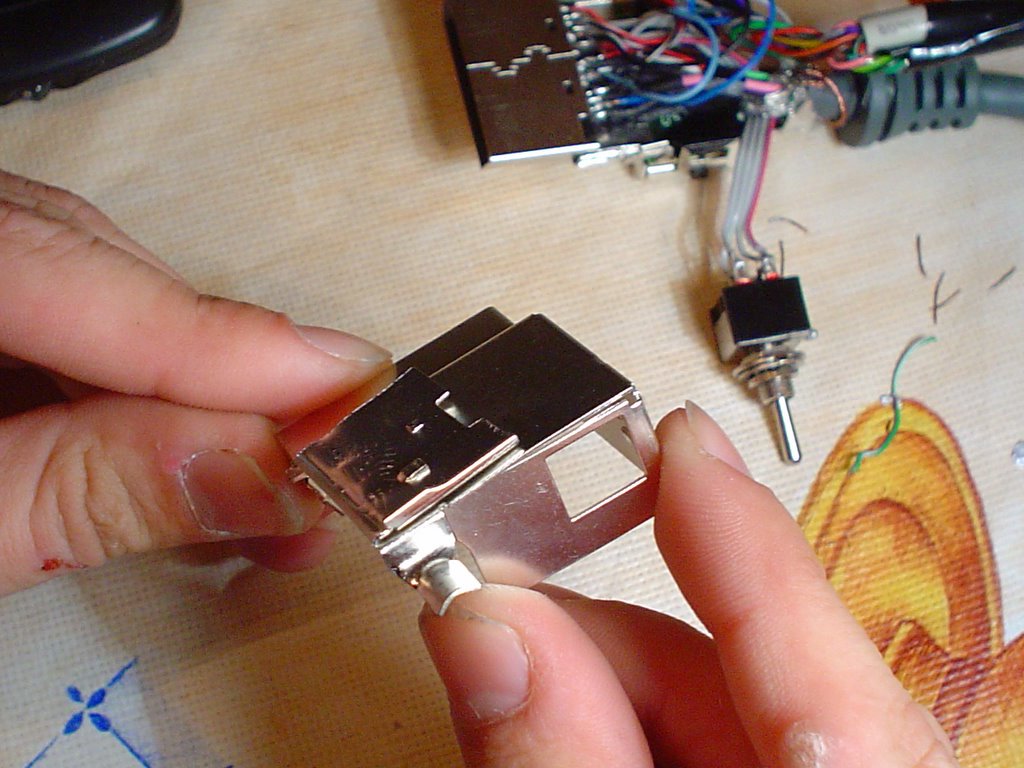

19) Utilizando unos alicates procedemos a doblar hacia arriba el lateral de la jaula. Tiene que se el lado que tiene el interruptor original del conector, ya que por ahí es por donde saldrá el cable VGA.



20) Tiene que que quedar mas o menos así. Procedemos cerrar la jaula del conector.



21) Probablemente no encaje bien, asi que tendremos que ajustarlo usando cinta aislante. Aprovechamos para fijar el conmutador al cable, para que sea más fácil accionarlo.



22) Ya tenemos nuestro conector finalizado! A disfrutarlo!

bye!
